Dalam industri maritim modern, pemantauan kondisi mesin secara real-time merupakan faktor penting untuk menjaga keselamatan, efisiensi bahan bakar, serta keandalan operasional kapal. Salah satu perangkat yang banyak digunakan pada mesin kapal Caterpillar adalah Marine Power Display (MPD) CAT 307-7542.

Perangkat ini berfungsi sebagai antarmuka utama antara operator kapal dengan sistem kontrol elektronik mesin Caterpillar. Dengan tampilan digital yang informatif, Marine Power Display memungkinkan kru kapal memonitor berbagai parameter penting mesin secara akurat dan cepat.

Marine Power Display CAT 307-7542 banyak ditemukan pada berbagai jenis kapal komersial, kapal tanker, kapal tugboat, kapal penumpang, hingga kapal offshore yang menggunakan mesin Caterpillar seri C7, C9, C12, C15, C18, C30, C32, dan beberapa seri 3500.

Apa Itu Marine Power Display CAT 307-7542?

Marine Power Display (MPD) CAT 307-7542 merupakan panel display digital yang dirancang khusus untuk sistem propulsi dan generator Caterpillar pada aplikasi kelautan.

Perangkat ini menerima data dari ECM (Electronic Control Module) mesin melalui jaringan komunikasi elektronik, kemudian menampilkan informasi tersebut dalam bentuk yang mudah dibaca operator. MPD menjadi pusat informasi kondisi mesin sehingga operator dapat mengambil tindakan cepat apabila terjadi abnormalitas atau alarm.

Secara sederhana, Marine Power Display berfungsi seperti "dashboard pintar" pada kendaraan modern, tetapi dengan kemampuan monitoring yang jauh lebih kompleks untuk aplikasi mesin kapal.

Fungsi Utama Marine Power Display CAT 307-7542

1. Monitoring Parameter Mesin

MPD menampilkan berbagai data penting mesin seperti:

• Engine RPM
• Coolant Temperature
• Oil Pressure
• Battery Voltage
• Fuel Consumption
• Engine Hours
• Boost Pressure
• Load Percentage
• Exhaust Temperature
• Engine Status

Informasi ini membantu operator mengetahui kondisi aktual mesin setiap saat.

2. Menampilkan Alarm dan Warning

Salah satu fungsi terpenting MPD adalah memberikan peringatan dini apabila terjadi gangguan pada mesin.

Contoh alarm yang dapat muncul:

• Low Oil Pressure
• High Coolant Temperature
• Overspeed
• Sensor Failure
• Communication Failure
• Low Fuel Pressure

Alarm ditampilkan secara visual pada layar sehingga operator dapat segera melakukan tindakan korektif sebelum terjadi kerusakan yang lebih serius.

3. Diagnostik dan Troubleshooting

Marine Power Display juga dapat digunakan untuk:

• Menampilkan kode kesalahan (Fault Code)
• Menelusuri histori alarm
• Membantu proses troubleshooting
• Memudahkan teknisi dalam analisa kerusakan

Fitur ini sangat membantu mengurangi downtime kapal.

4. Monitoring Generator Set

Selain digunakan pada mesin propulsi utama, MPD juga dapat digunakan pada generator Caterpillar.

Beberapa parameter genset yang dapat dipantau:

• Tegangan Generator
• Frekuensi
• Arus Beban
• Daya Aktif
• Daya Reaktif
• Faktor Daya

Hal ini membuat MPD menjadi perangkat yang sangat fleksibel dalam sistem kelistrikan kapal.

Fitur Unggulan CAT 307-7542

Marine Power Display dirancang khusus untuk lingkungan laut yang memiliki tingkat kelembaban tinggi, getaran besar, serta perubahan suhu yang ekstrem.

Beberapa fitur unggulannya antara lain:

Tampilan LCD Industri

Layar LCD dirancang untuk memberikan visibilitas yang baik pada ruang kemudi maupun ruang mesin.

Tombol Navigasi Multifungsi

Operator dapat berpindah menu dengan mudah untuk melihat berbagai parameter mesin dan sistem.

Komunikasi Digital

MPD terhubung langsung dengan ECM melalui sistem komunikasi elektronik sehingga data yang ditampilkan memiliki akurasi tinggi.

Desain Marine Grade

Housing dirancang tahan terhadap:

• Korosi
• Getaran
• Kelembaban tinggi
• Lingkungan laut yang keras

Cover Pelindung

Beberapa varian dilengkapi cover pelindung untuk menjaga layar dari benturan dan kontaminasi lingkungan.

Spesifikasi Marine Power Display CAT 307-7542

Berikut spesifikasi umum yang ditemukan pada perangkat CAT Marine Power Display:

Beberapa versi yang umum ditemukan:

• 307-7542-00
• 307-7542-01
• 307-7542-02
• 307-7542-04
• 307-7542-05

Mesin Caterpillar yang Kompatibel

Marine Power Display CAT 307-7542 digunakan pada berbagai mesin Caterpillar, antara lain:

Marine Engine

• CAT C7
• CAT C9
• CAT C12
• CAT C15
• CAT C18
• CAT C30
• CAT C32
• CAT 3126B
• CAT 3176
• CAT 3196
• CAT 3406E
• CAT 3412
• CAT 3512
• CAT 3516

Marine Auxiliary Engine

• CAT 3508
• CAT 3512
• CAT 3516
• CAT C32

Generator Set

• CAT SR4B
• CAT 3508B
• CAT 3512B
• CAT 3516B
• CAT 3516C

Cara Kerja Marine Power Display

Secara umum alur kerjanya sebagai berikut:

Sensor Mesin

Sensor mengukur parameter seperti:

• Tekanan oli
• Temperatur air pendingin
• Tekanan bahan bakar
• RPM

ECM Caterpillar

Data dari sensor diproses oleh Electronic Control Module (ECM).

MPD 307-7542

ECM mengirim data ke MPD.

Operator

Operator melihat data melalui layar display.

Alarm

Jika parameter melewati batas aman, MPD akan mengaktifkan alarm atau warning.

Kerusakan yang Sering Terjadi pada MPD 307-7542

Sebagai teknisi marine automation dan engine control, terdapat beberapa kerusakan yang sering ditemukan pada unit ini.

1. LCD Menghitam atau Blank

Gejala:

• Layar gelap
• Karakter tidak terlihat
• Kontras hilang

Penyebab:

• Polarizer rusak
• LCD aging
• Kerusakan backlight

2. Display Mati Total

Gejala:

• Tidak ada tampilan
• Tidak ada respon tombol

Penyebab:

• Power supply internal rusak
• Tegangan input tidak masuk
• Korosi konektor

3. Tombol Tidak Berfungsi

Gejala:

• Menu tidak dapat dipilih
• Tombol macet

Penyebab:

• Membran keypad aus
• Korosi akibat kelembaban

4. Communication Failure

Gejala:

• Data mesin tidak muncul
• Alarm komunikasi

Penyebab:

• Kabel data putus
• Konektor longgar
• Gangguan ECM

5. Karakter Acak pada Display

Gejala:

• Tulisan tidak terbaca
• Simbol aneh muncul

Penyebab:

• Kerusakan LCD controller
• Gangguan tegangan internal

Proses Perbaikan Marine Power Display CAT 307-7542

Pada banyak kasus, unit MPD masih dapat diperbaiki tanpa harus membeli unit baru yang harganya cukup tinggi.

Tahapan perbaikan biasanya meliputi:

Inspeksi Awal

• Pemeriksaan fisik
• Pemeriksaan konektor
• Pemeriksaan housing

Pengujian Power Supply

• Tegangan input
• Tegangan regulator
• Ripple power

Pemeriksaan LCD

• Polarizer
• Driver LCD
• Backlight

Pemeriksaan PCB

• Solder crack
• Korosi
• Komponen rusak

Functional Test

• Simulasi komunikasi
• Pengujian tombol
• Pengujian alarm

Burn-In Test

• Operasi kontinu selama beberapa jam

Metode ini memastikan unit siap kembali digunakan di kapal.

Manfaat Marine Power Display bagi Operasional Kapal

Keselamatan Lebih Tinggi

Operator dapat mengetahui kondisi mesin secara real-time.

Mengurangi Downtime

Gangguan dapat dideteksi lebih awal sebelum berkembang menjadi kerusakan besar.

Efisiensi Perawatan

Teknisi lebih mudah melakukan diagnosis.

Mengurangi Biaya Operasional

Kerusakan besar dapat dicegah sejak dini.

Meningkatkan Keandalan Mesin

Mesin bekerja dalam parameter yang aman dan terkontrol.

Studi Kasus di Kapal

Pada salah satu kapal yang menggunakan mesin Caterpillar C18, operator melaporkan bahwa tampilan Marine Power Display mulai menghitam dan karakter sulit dibaca.

Setelah dilakukan inspeksi ditemukan:

• Polarizer LCD mengalami degradasi akibat usia pemakaian.
• Backlight mulai melemah.
• Terdapat korosi ringan pada konektor display.

Tim teknisi melakukan:

• Penggantian polarizer.
• Pembersihan konektor.
• Pengujian komunikasi dengan ECM.
• Kalibrasi ulang tampilan.

Hasilnya, unit kembali beroperasi normal tanpa perlu penggantian display baru yang nilainya dapat mencapai ribuan dolar.

Kesimpulan

Marine Power Display CAT 307-7542 merupakan salah satu komponen penting dalam sistem monitoring mesin dan generator Caterpillar di kapal. Perangkat ini berfungsi menampilkan data operasional mesin secara real-time, memberikan alarm saat terjadi gangguan, serta membantu proses diagnosis dan troubleshooting.

Dengan desain yang dirancang khusus untuk lingkungan laut, MPD 307-7542 menawarkan keandalan tinggi untuk berbagai aplikasi marine engine dan marine generator Caterpillar. Perawatan berkala, inspeksi konektor, serta perbaikan dini ketika muncul gejala kerusakan akan membantu memperpanjang umur perangkat dan menjaga operasional kapal tetap aman dan efisien.

Bagi perusahaan pelayaran, galangan kapal, maupun operator kapal yang menggunakan mesin Caterpillar, keberadaan Marine Power Display CAT 307-7542 merupakan investasi penting dalam menjaga performa dan keandalan sistem propulsi kapal.

Kata Kunci SEO: Marine Power Display CAT 307-7542, CAT MPD 307-7542, Caterpillar Marine Display, Marine Engine Monitoring System, Caterpillar Engine Display, CAT C18 Display, CAT C32 Display, Marine Power Display Repair, Perbaikan MPD Caterpillar, Marine Automation System.

Pendahuluan

Dalam industri minyak dan gas, petrokimia, pembangkit listrik, terminal bahan bakar, hingga industri maritim, penggunaan sensor dan saklar pada area berbahaya (hazardous area) memerlukan sistem proteksi khusus untuk mencegah terjadinya percikan listrik yang dapat memicu ledakan. Salah satu perangkat yang banyak digunakan untuk kebutuhan tersebut adalah MTL2213 Switch/Proximity Detector.

MTL2213 merupakan modul interface intrinsically safe yang dirancang untuk menghubungkan switch atau proximity sensor yang berada di area berbahaya dengan sistem kontrol yang berada di area aman (safe area). Perangkat ini memungkinkan transfer sinyal secara aman tanpa mengurangi keandalan sistem kontrol industri.

Artikel ini akan membahas secara lengkap mengenai fungsi, prinsip kerja, spesifikasi teknis, aplikasi industri, keunggulan, instalasi, troubleshooting, dan alasan mengapa MTL2213 masih menjadi pilihan utama dalam sistem instrumentasi modern.

Apa Itu MTL2213?

MTL2213 adalah 3-Channel Switch/Proximity Detector Relay Interface yang diproduksi oleh Eaton MTL Instruments. Modul ini dirancang untuk menerima input dari:

• Mechanical Switch
• Limit Switch
• Reed Switch
• NAMUR Proximity Sensor
• Inductive Proximity Sensor bersertifikasi intrinsically safe

Kemudian mengubah sinyal tersebut menjadi output relay yang dapat digunakan oleh PLC, DCS, alarm system, atau sistem kontrol lainnya yang berada di area aman.

MTL2213 memiliki tiga kanal independen sehingga satu unit dapat menangani tiga input sensor secara bersamaan.

Fungsi Utama MTL2213

1. Isolasi Sinyal dari Hazardous Area

Fungsi utama MTL2213 adalah memisahkan area berbahaya dengan area aman melalui konsep Intrinsic Safety (IS).

Dengan adanya pembatasan energi listrik pada sisi sensor, risiko percikan listrik yang dapat memicu ledakan dapat diminimalkan.

2. Konversi Sinyal Sensor Menjadi Output Relay

Sensor proximity umumnya menghasilkan sinyal arus kecil yang tidak dapat langsung digunakan oleh PLC atau sistem kontrol.

MTL2213 mengubah sinyal tersebut menjadi kontak relay yang lebih mudah diintegrasikan dengan:

• PLC
• DCS
• Alarm System
• Shutdown System
• Fire & Gas System

3. Monitoring Status Sensor

Perangkat ini mampu mendeteksi kondisi:

• Sensor aktif
• Sensor tidak aktif
• Kabel putus
• Gangguan rangkaian

Sehingga operator dapat mengetahui kondisi lapangan secara real-time.

Prinsip Kerja MTL2213

Secara sederhana proses kerjanya adalah:

Langkah 1

MTL2213 memberikan tegangan rendah intrinsically safe kepada sensor di area berbahaya.

Langkah 2

Sensor proximity atau switch akan mengubah arus yang mengalir sesuai kondisi proses.

Langkah 3

Modul MTL2213 mendeteksi perubahan arus tersebut.

Langkah 4

Relay internal akan berubah status ON atau OFF.

Langkah 5

Kontak relay diteruskan ke PLC atau DCS sebagai informasi status lapangan.

Fitur Utama MTL2213

Tiga Kanal dalam Satu Unit

MTL2213 mampu mengontrol tiga beban secara independen melalui tiga sensor atau switch berbeda.

Keuntungan:

• Menghemat ruang panel
• Mengurangi biaya instalasi
• Mengurangi jumlah modul interface

Mendukung Switch dan Proximity Sensor

Perangkat dapat digunakan untuk:

• Mechanical Contact
• Limit Switch
• Reed Contact
• NAMUR Sensor
• Inductive Proximity Sensor

Bahkan kombinasi antara switch dan proximity sensor dapat digunakan secara bersamaan.

Fail-Safe Operation

Jika terjadi:

• Kehilangan power supply
• Kabel putus
• Kerusakan internal

Maka relay akan otomatis de-energize sehingga sistem dapat mendeteksi kondisi abnormal secara aman.

Phase Reverse Facility

MTL2213 memiliki fitur Phase Reverse yang memungkinkan logika relay dibalik sesuai kebutuhan aplikasi.

Fitur ini sangat membantu pada sistem alarm dan shutdown yang memerlukan logika berbeda.

Intrinsic Safety Certified

MTL2213 dirancang untuk penggunaan pada:

• Zone 0
• Zone 1
• Zone 2

dengan klasifikasi gas berbahaya tertentu sesuai sertifikasi perangkat.

Spesifikasi Teknis MTL2213

Berikut spesifikasi utama MTL2213:

Aplikasi MTL2213 di Industri

1. Tank Level Monitoring

Digunakan untuk mendeteksi posisi:

• High Level
• Low Level
• Overfill Level

pada tangki bahan bakar atau chemical storage.

2. Valve Position Monitoring

Sensor proximity pada valve dapat memberikan informasi:

• Valve Open
• Valve Closed

kepada PLC melalui MTL2213.

3. Conveyor Safety System

Pada industri pertambangan dan manufaktur:

• Emergency Stop Switch
• Belt Alignment Switch
• Pull Cord Switch

sering dihubungkan melalui MTL2213.

4. Marine Automation System

Pada kapal tanker dan kapal niaga, MTL2213 banyak digunakan untuk:

• Cargo Tank Alarm
• Ballast System
• Pump Monitoring
• Engine Room Monitoring
• Fire Detection Interface

5. Oil & Gas Platform

Perangkat ini sering ditemukan pada:

• Offshore Platform
• FPSO
• Refinery
• LNG Terminal

karena memenuhi standar keselamatan area berbahaya.

Wiring Dasar MTL2213

Konfigurasi umum:

Hazardous Area

• NAMUR Proximity Sensor
• Limit Switch

↓

MTL2213

• Intrinsically Safe Interface
• Signal Conditioning

↓

Safe Area

• PLC
• DCS
• Alarm Panel
• Shutdown System

Konsep ini memastikan energi listrik yang masuk ke area berbahaya tetap berada di bawah batas yang dapat menyebabkan percikan api.

Keunggulan MTL2213

Keamanan Tinggi

Dirancang khusus untuk area eksplosif sehingga meningkatkan keselamatan personel dan aset perusahaan.

Instalasi Mudah

Desain DIN Rail memudahkan pemasangan di panel instrumentasi.

Biaya Operasional Rendah

Karena tiga channel tersedia dalam satu modul, jumlah perangkat yang dibutuhkan menjadi lebih sedikit.

Kompatibel dengan Banyak Sensor

Mendukung berbagai jenis switch dan proximity detector tanpa memerlukan converter tambahan.

Keandalan Tinggi

Produk MTL dikenal luas sebagai salah satu standar industri untuk sistem intrinsically safe. Banyak fasilitas industri menggunakan perangkat ini selama bertahun-tahun dengan tingkat kegagalan yang sangat rendah.

Perbedaan MTL2213 dengan MTL2212

MTL2213 merupakan penerus langsung dari MTL2212.

Perbedaan utamanya adalah:

• Desain yang lebih modern
• Penyempurnaan sistem grounding
• Kompatibilitas lebih baik dengan sensor terbaru
• Kemudahan penggantian pada instalasi lama

MTL menyatakan bahwa MTL2213 dapat digunakan sebagai pengganti langsung MTL2212 pada sebagian besar aplikasi.

Troubleshooting MTL2213

Relay Tidak Aktif

Periksa:

• Power supply 24VDC
• Wiring sensor
• Status sensor proximity

Alarm Selalu Aktif

Kemungkinan:

• Sensor rusak
• Kabel putus
• Phase reverse setting tidak sesuai

PLC Tidak Menerima Sinyal

Periksa:

• Kontak relay
• Terminal output
• Input card PLC

Sensor Tidak Terdeteksi

Periksa:

• Tegangan sensor
• Polaritas kabel
• Jarak sensing proximity sensor

Studi Kasus Penggunaan MTL2213 pada Cargo Tank Kapal Tanker

Sebuah kapal tanker menggunakan sensor proximity intrinsically safe untuk mendeteksi posisi valve cargo.

Permasalahan:

• Sinyal sensor tidak dapat langsung masuk ke PLC karena berada di area berbahaya.

Solusi:

• Sensor dihubungkan ke MTL2213.
• Output relay MTL2213 masuk ke PLC.
• PLC menampilkan status valve pada Cargo Control Room.

Hasil:

• Sistem memenuhi persyaratan keselamatan ATEX/Intrinsic Safety.
• Operator dapat memonitor kondisi valve secara real-time.
• Risiko ledakan akibat percikan listrik dapat diminimalkan.

Mengapa MTL2213 Masih Banyak Digunakan?

Meskipun saat ini telah tersedia berbagai isolator modern berbasis solid-state, MTL2213 masih banyak ditemukan pada:

• Kilang minyak
• Kapal tanker
• Pembangkit listrik
• Pabrik petrokimia
• Terminal BBM

karena:

1. Sangat andal.
2. Mudah dipelihara.
3. Kompatibel dengan sistem lama.
4. Tersedia suku cadang pengganti.
5. Memiliki reputasi baik di industri instrumentasi.

Kesimpulan

MTL2213 Switch/Proximity Detector merupakan modul interface intrinsically safe yang dirancang untuk menghubungkan switch atau proximity sensor pada area berbahaya dengan sistem kontrol pada area aman. Dengan tiga channel independen, kemampuan fail-safe, kompatibilitas dengan sensor NAMUR, serta sertifikasi untuk penggunaan di hazardous area, perangkat ini menjadi solusi yang ideal untuk aplikasi industri minyak dan gas, petrokimia, pembangkit listrik, maupun sistem otomasi kapal.

Bagi perusahaan yang membutuhkan sistem monitoring sensor yang aman, andal, dan mudah diintegrasikan dengan PLC atau DCS, MTL2213 tetap menjadi salah satu pilihan terbaik yang telah terbukti di berbagai instalasi industri di seluruh dunia.

Meta Description SEO:

MTL2213 Switch/Proximity Detector adalah modul intrinsically safe 3-channel untuk interfacing switch dan sensor proximity pada area hazardous. Pelajari fungsi, spesifikasi, wiring, aplikasi, dan keunggulannya secara lengkap.

Kalibrasi Flowmeter Kapal untuk Sistem Bahan Bakar Marine

Dalam industri pelayaran modern, akurasi data menjadi salah satu faktor utama yang menentukan efisiensi operasional kapal. Salah satu instrumen yang memiliki peran sangat penting adalah flowmeter. Perangkat ini digunakan untuk mengukur laju aliran fluida seperti bahan bakar, oli, air pendingin, hingga cairan kimia pada sistem kapal.

Namun, seiring waktu dan intensitas penggunaan, pembacaan flowmeter dapat mengalami deviasi atau penyimpangan. Kondisi ini menyebabkan data konsumsi bahan bakar menjadi tidak akurat, efisiensi mesin menurun, bahkan berpotensi memicu kerugian operasional yang besar.

Karena itu, proses kalibrasi flowmeter kapal menjadi bagian penting dalam maintenance sistem instrumentasi marine. Kalibrasi memastikan bahwa flowmeter tetap memberikan pembacaan sesuai standar dan toleransi yang diizinkan.

Artikel ini membahas secara lengkap tentang:

• Pengertian flowmeter kapal
• Fungsi flowmeter pada sistem marine
• Jenis-jenis flowmeter kapal
• Penyebab flowmeter tidak akurat
• Proses kalibrasi flowmeter kapal
• Standar dan metode kalibrasi
• Permasalahan umum di lapangan
• Manfaat kalibrasi berkala
• Dokumentasi dan sertifikasi
• Tips maintenance flowmeter marine

Apa Itu Flowmeter Kapal?

Flowmeter adalah alat ukur yang digunakan untuk mengukur jumlah atau kecepatan aliran fluida dalam suatu sistem perpipaan. Pada kapal, flowmeter biasanya digunakan pada:

• Sistem bahan bakar mesin induk
• Fuel oil transfer
• Fresh water cooling system
• Lube oil circulation
• Ballast system
• Bilge system
• Cargo liquid monitoring
• Chemical dosing system

Data dari flowmeter digunakan untuk:

• Monitoring konsumsi bahan bakar
• Efisiensi mesin
• Kontrol otomatisasi
• Perhitungan bunkering
• Analisa performa kapal
• Audit energi

Kesalahan pembacaan kecil sekalipun dapat menyebabkan selisih konsumsi bahan bakar dalam jumlah besar, terutama pada kapal dengan operasi 24 jam.

Flowmeter Kapal dan Pengaruhnya terhadap Efisiensi Operasional

1. Monitoring Konsumsi Bahan Bakar

Flowmeter membantu engineer mengetahui konsumsi aktual bahan bakar mesin utama maupun genset.

Dengan data yang akurat:

• Efisiensi mesin dapat dianalisa
• Pemborosan bahan bakar dapat dikurangi
• Performa mesin dapat dipantau

2. Kontrol Sistem Otomatis

Pada kapal modern, banyak sistem sudah menggunakan automation dan SCADA marine.

Flowmeter menjadi input penting untuk:

• PLC marine
• AMS (Alarm Monitoring System)
• Engine automation
• Fuel management system

3. Keselamatan Operasional

Flowmeter membantu mendeteksi:

• Kebocoran sistem
• Sumbatan pipa
• Kerusakan pompa
• Penurunan performa mesin

4. Kepatuhan Regulasi

Beberapa kapal wajib memiliki sistem monitoring konsumsi bahan bakar untuk:

• IMO regulation
• MARPOL compliance
• Emission monitoring
• Energy efficiency reporting

Jenis Flowmeter Kapal yang Digunakan pada Sistem Marine

1. Turbine Flowmeter

Menggunakan putaran turbin internal untuk menghitung laju aliran.

Kelebihan:

• Akurasi tinggi
• Respons cepat
• Cocok untuk fuel oil

Kekurangan:

• Sensitif terhadap kotoran
• Memiliki bagian bergerak

2. Electromagnetic Flowmeter

Menggunakan prinsip elektromagnetik untuk mengukur fluida konduktif.

Kelebihan:

• Tidak ada moving part
• Tahan lama
• Stabil

Kekurangan:

• Tidak cocok untuk semua cairan

3. Coriolis Flowmeter

Mengukur massa aliran langsung menggunakan efek coriolis.

Kelebihan:

• Sangat akurat
• Bisa mengukur density
• Cocok untuk fuel management

Kekurangan:

• Harga mahal
• Instalasi lebih kompleks

4. Ultrasonic Flowmeter

Menggunakan gelombang ultrasonik untuk membaca aliran.

Kelebihan:

• Non intrusive
• Mudah instalasi
• Bisa portable

Kekurangan:

• Sensitif terhadap gelembung udara

5. Positive Displacement Flowmeter

Mengukur volume fluida berdasarkan perpindahan mekanis.

Kelebihan:

• Akurat untuk viskositas tinggi
• Cocok untuk fuel oil berat

Kekurangan:

• Perawatan lebih intensif

Pentingnya Kalibrasi Flowmeter Marine secara Berkala

Kalibrasi memastikan bahwa nilai pembacaan flowmeter sesuai dengan nilai referensi standar.

Tanpa kalibrasi:

• Data konsumsi bahan bakar tidak valid
• Efisiensi mesin sulit dianalisa
• Risiko overconsumption meningkat
• Laporan operasional menjadi tidak akurat

Beberapa teknologi pengukuran aliran terbaru juga dikembangkan oleh Yokogawa Flowmeter Technology untuk meningkatkan akurasi dan efisiensi monitoring sistem fluida kapal.

Penyebab Flowmeter Kapal Mengalami Error Pembacaan

1. Endapan dan Kotoran

Fuel oil kapal sering mengandung:

• Sludge
• Partikel
• Residual contamination

Kotoran dapat mengganggu sensor flowmeter.

2. Getaran Mesin

Getaran dari:

• Main engine
• Generator
• Pompa

dapat mempengaruhi stabilitas sensor.

3. Temperatur Tinggi

Perubahan temperatur ekstrem mempengaruhi:

• Density fluida
• Viskositas
• Sensor elektronik

4. Kerusakan Sensor

Sensor internal dapat mengalami:

• Drift
• Offset
• Error reading
• Kerusakan elektronik

5. Instalasi Tidak Sesuai

Kesalahan pemasangan seperti:

• Pipa terlalu pendek
• Banyak elbow
• Turbulensi tinggi

menyebabkan pembacaan tidak stabil.

Tanda-Tanda Flowmeter Perlu Dikalibrasi

Beberapa indikasi flowmeter perlu kalibrasi:

• Pembacaan berubah-ubah
• Data tidak konsisten
• Konsumsi bahan bakar tidak masuk akal
• Alarm flow abnormal
• Selisih besar antara supply dan return
• Nilai output PLC tidak stabil

Proses Kalibrasi Flowmeter

1. Pemeriksaan Awal

Teknisi melakukan:

• Pemeriksaan fisik
• Pemeriksaan wiring
• Pemeriksaan power supply
• Pemeriksaan grounding

2. Isolasi Sistem

Flowmeter diisolasi dari jalur utama untuk menghindari gangguan operasional.

3. Pembersihan Sensor

Sensor dibersihkan dari:

• Sludge
• Endapan
• Karat
• Kontaminasi

4. Pengujian Menggunakan Standard Reference

Kalibrasi dilakukan menggunakan:

• Master flowmeter
• Flow calibration bench
• Portable calibration unit

Nilai pembacaan dibandingkan dengan standar referensi.

5. Penyesuaian Output

Jika terdapat deviasi:

• Offset disesuaikan
• Scaling diperbaiki
• Parameter dikonfigurasi ulang

6. Pengujian Ulang

Setelah adjustment:

• Flowmeter diuji kembali
• Nilai error dihitung
• Toleransi diverifikasi

7. Dokumentasi

Hasil kalibrasi dicatat dalam:

• Calibration report
• Calibration certificate
• Maintenance log

Standar Kalibrasi Flowmeter Marine

Kalibrasi flowmeter kapal umumnya mengacu pada:

• ISO 4185
• ISO 17025
• IMO regulation
• Classification society standard
• Manufacturer specification

Beberapa badan klasifikasi kapal:

• ABS
• BV
• DNV
• LR
• ClassNK

Beberapa badan klasifikasi seperti DNV Maritime Standards dan Bureau Veritas Marine & Offshore mensyaratkan maintenance dan verifikasi instrumen kapal secara berkala.

Kalibrasi flowmeter kapal umumnya mengacu pada standar internasional seperti ISO Standards Organization dan requirement badan klasifikasi marine.

Metode Kalibrasi Flowmeter

1. Kalibrasi Flowmeter Kapal Gravimetric Method

Menggunakan pengukuran massa fluida aktual.

Kelebihan:

• Sangat akurat

Kekurangan:

• Proses lebih lama

2. Volumetric Method

Menggunakan volume cairan referensi.

Kelebihan:

• Praktis

Kekurangan:

• Dipengaruhi temperatur

3. Master Meter Comparison

Menggunakan flowmeter standar sebagai pembanding.

Kelebihan:

• Cepat
• Banyak digunakan di kapal

Tantangan Kalibrasi Flowmeter di Kapal

1. Ruang Engine Room Terbatas

Banyak flowmeter dipasang di area sempit.

2. Kondisi Getaran Tinggi

Mesin kapal menghasilkan vibrasi besar.

3. Temperatur dan Humidity Tinggi

Lingkungan marine sangat ekstrem.

4. Operasional Kapal Berjalan

Kalibrasi sering dilakukan tanpa menghentikan operasi kapal.

Kalibrasi Flowmeter Bahan Bakar Kapal

Flowmeter bahan bakar adalah salah satu instrumen paling penting di kapal.

Digunakan untuk:

• Monitoring konsumsi fuel
• Fuel transfer
• Bunkering
• Engine efficiency

Kesalahan kecil dapat menyebabkan:

• Kerugian bahan bakar
• Data konsumsi salah
• Perhitungan voyage tidak akurat

Hubungan Kalibrasi Flowmeter dengan Efisiensi Bahan Bakar

Kapal modern sangat fokus pada:

• Fuel efficiency
• Emission reduction
• Cost optimization

Data flowmeter yang akurat membantu:

• Mengurangi fuel wastage
• Mengoptimalkan pembakaran
• Menurunkan operational cost

Integrasi Flowmeter dengan Sistem Automation Marine

Flowmeter modern terintegrasi dengan:

• PLC
• HMI
• SCADA
• AMS
• IAS (Integrated Automation System)

Signal yang digunakan:

• 4-20mA
• Pulse output
• Modbus
• CANBus
• Ethernet/IP

Kalibrasi memastikan data automation tetap valid.

Flowmeter modern saat ini banyak diintegrasikan dengan sistem PLC, SCADA, dan AMS kapal untuk monitoring real-time. Anda juga dapat membaca artikel terkait tentang sistem automation kapal pada halaman: Marine Automation

Flowmeter modern dapat terintegrasi dengan sistem automation kapal seperti SCADA, PLC, dan IAS menggunakan solusi dari ABB Marine Automation Systems.

Troubleshooting Umum Flowmeter Kapal

Masalah flowmeter sering berkaitan dengan gangguan sinyal analog 4-20mA dan komunikasi Modbus. Pembahasan lebih lanjut dapat dibaca pada artikel: Troubleshooting Sistem Automation Kapal.

Flow Tidak Terbaca

Penyebab:

• Sensor rusak
• Tidak ada supply
• Wiring putus

Pembacaan Tidak Stabil

Penyebab:

• Turbulensi
• Grounding buruk
• Noise elektrik

Error Communication

Penyebab:

• Modbus failure
• PLC communication loss
• Kabel shield bermasalah

Nilai Terlalu Tinggi atau Rendah

Penyebab:

• Scaling salah
• Drift sensor
• Parameter salah konfigurasi

Maintenance Flowmeter Kapal

Agar flowmeter tetap akurat:

• Lakukan cleaning berkala
• Cek wiring dan grounding
• Periksa pressure dan temperature
• Verifikasi output signal
• Lakukan kalibrasi rutin

Frekuensi Kalibrasi Flowmeter

Umumnya:

• 6 bulan sekali
• 1 tahun sekali
• Setelah overhaul
• Setelah penggantian sensor
• Setelah terjadi error besar

Frekuensi tergantung:

• Jenis flowmeter
• Kondisi operasional
• Requirement klasifikasi

Dokumentasi Kalibrasi

Dokumen penting:

• Calibration certificate
• Test report
• Error deviation report
• Instrument data sheet
• Traceability document

Dokumentasi membantu:

• Audit
• Inspeksi class
• Maintenance history

Peralatan Kalibrasi Flowmeter

Beberapa alat yang digunakan:

• Portable calibrator
• Master flowmeter
• Pressure calibrator
• Multimeter
• HART communicator
• Loop calibrator

Keuntungan Menggunakan Jasa Kalibrasi Profesional

Menggunakan teknisi berpengalaman memberikan manfaat:

• Akurasi lebih baik
• Dokumentasi lengkap
• Standar sesuai industri
• Mengurangi downtime
• Analisa troubleshooting lebih cepat

Studi Kasus Kalibrasi Flowmeter Kapal

Sebuah kapal tanker mengalami perbedaan konsumsi bahan bakar hingga 12% antara data engine dan data bunker.

Setelah dilakukan inspeksi ditemukan:

• Sensor flowmeter drift
• Scaling PLC salah
• Filter fuel kotor

Setelah:

• Kalibrasi ulang
• Cleaning sistem
• Reconfiguration PLC

hasil monitoring kembali normal dan konsumsi bahan bakar menjadi lebih efisien.

Teknologi Flowmeter Modern di Industri Marine

Perkembangan teknologi menghadirkan:

• Smart flowmeter
• IoT marine instrumentation
• Remote monitoring
• Predictive maintenance
• Digital calibration

Keuntungan:

• Monitoring real-time
• Data logging otomatis
• Integrasi cloud
• Alarm otomatis

Produsen instrumentasi seperti Emerson Flow Measurement Solutions dan Krohne Flow Measurement menyediakan berbagai teknologi flowmeter modern untuk aplikasi marine dan industri.

Kesimpulan

Kalibrasi flowmeter kapal merupakan bagian penting dalam menjaga akurasi sistem instrumentasi marine. Dengan flowmeter yang terkalibrasi dengan baik, kapal dapat memperoleh data konsumsi bahan bakar yang akurat, meningkatkan efisiensi operasional, dan mengurangi risiko kerugian.

Di era modern dengan sistem automation dan monitoring digital, akurasi data menjadi semakin penting. Oleh karena itu, maintenance dan kalibrasi berkala flowmeter harus menjadi prioritas dalam operasional kapal.

Melalui proses kalibrasi yang benar, troubleshooting yang tepat, serta dokumentasi yang lengkap, performa sistem kapal dapat tetap optimal dan sesuai standar industri marine internasional.

FAQ Kalibrasi Flowmeter Kapal

Apa fungsi flowmeter pada kapal?

Flowmeter digunakan untuk mengukur aliran bahan bakar, oli, air, dan cairan lainnya pada sistem kapal.

Kapan Kalibrasi Flowmeter Kapal?

Biasanya setiap 6 bulan hingga 1 tahun, atau setelah terjadi kerusakan dan overhaul.

Apa dampak flowmeter tidak akurat?

Dapat menyebabkan data konsumsi bahan bakar salah, pemborosan fuel, dan gangguan automation.

Apa saja jenis flowmeter kapal?

Turbine, electromagnetic, coriolis, ultrasonic, dan positive displacement.

Mengapa kalibrasi flowmeter penting?

Untuk memastikan pembacaan sesuai standar dan menjaga efisiensi operasional kapal.

Sistem remote engine pada kapal tanker memiliki peran vital dalam pengoperasian kapal. Ketika sistem ini mengalami gangguan, maka proses maneuvering, pengaturan RPM, hingga kontrol ahead-astern dapat terganggu secara serius. Kondisi inilah yang terjadi pada kapal MT. Corvus milik PT. USDA Seroja Jaya.

Tim teknisi melakukan pekerjaan Remote Engine Service and Custom Modification untuk mengembalikan fungsi sistem remote control main engine yang sebelumnya mengalami kegagalan total. Proses troubleshooting hingga retrofit custom dilakukan dengan berbagai tantangan teknis, terutama pada komunikasi CANBus dan konversi sinyal kontrol engine.

Permasalahan Awal Sistem Remote Engine MT Corvus

Saat dilakukan inspeksi awal, throttle main engine tidak dapat berfungsi dari seluruh station control, baik:

• Bridge / Anjungan
• Engine Control Room (ECR)
• Local Control

Beberapa bulan sebelumnya, pengoperasian kapal dilakukan secara manual langsung dari engine room. Kondisi ini tentu sangat berisiko terhadap efisiensi operasional dan keselamatan navigasi kapal.

Hasil pemeriksaan menunjukkan bahwa sistem mengalami gangguan komunikasi antara perangkat bridge, ECR, dan local station. Sistem komunikasi yang digunakan adalah jaringan CANBus, dimana seluruh perintah throttle, ahead-astern, serta feedback engine diproses secara digital melalui jaringan komunikasi tersebut.

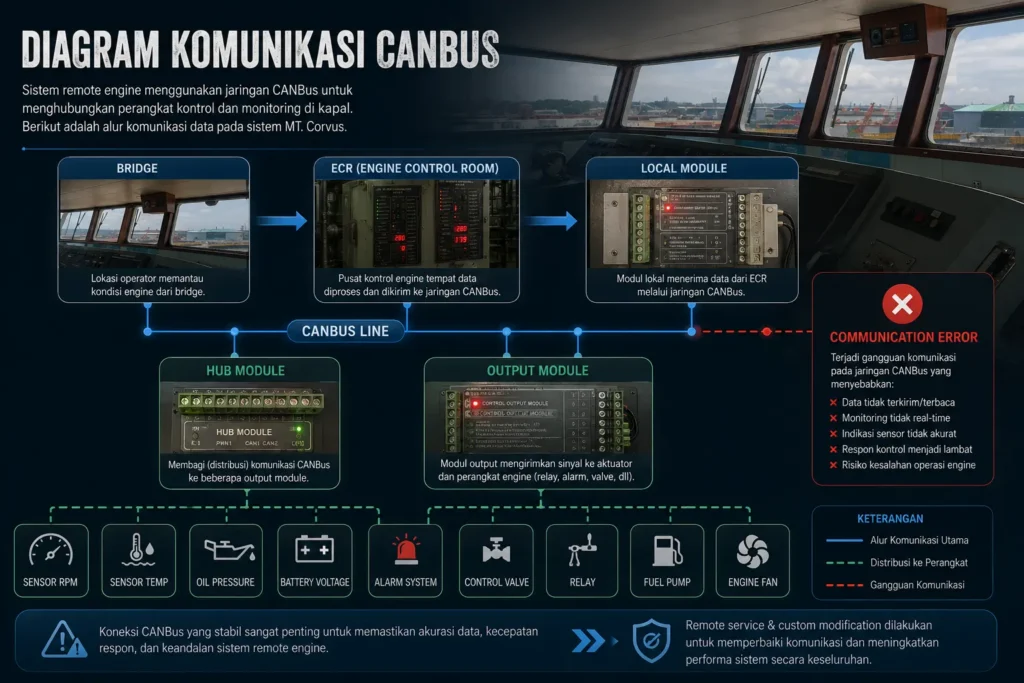

Analisa Kerusakan Sistem CANBus

Tahapan awal pekerjaan difokuskan pada perbaikan komunikasi antar module.

Sistem komunikasi yang digunakan pada remote engine MT Corvus menggunakan jaringan CANBus sebagai media pertukaran data antar interface control. Untuk memahami prinsip dasar komunikasi CANBus marine system, pembaca dapat melihat referensi dari CAN in Automation (CiA) – CANBus Technical Reference.

Pemeriksaan dilakukan pada:

• Bridge Interface
• ECR Interface
• Local Interface
• Output Control Module
• Actuator Governor

Berdasarkan hasil inspeksi, ditemukan adanya kesalahan wiring pada module hub komunikasi CANBus sehingga data antar perangkat tidak dapat ditransmisikan dengan benar. Selain itu, beberapa IC komunikasi dan tombol interface juga mengalami kerusakan.

Setelah dilakukan perbaikan wiring dan penggantian beberapa komponen elektronik, komunikasi antara bridge, ECR, dan local berhasil kembali normal.

Perintah dari anjungan sudah dapat diterima oleh sistem lokal.

Namun, ternyata muncul masalah lanjutan yang jauh lebih kompleks.

Masalah Baru: Converter CANBus Tidak Berfungsi

Walaupun komunikasi antar perangkat berhasil dipulihkan, module lokal masih belum mampu mengendalikan main engine.

Penyebab utamanya adalah kerusakan pada module converter CANBus.

Module ini memiliki fungsi penting untuk:

1. Mengubah Data CANBus Menjadi Sinyal Analog

Sinyal analog digunakan untuk:

• Mengontrol RPM main engine
• Mengatur actuator governor engine

Pada sistem ini, pengontrolan governor menggunakan konversi sinyal tegangan menjadi arus 4–20mA.

2. Mengubah Data CANBus Menjadi Sinyal Digital

Sinyal digital digunakan untuk:

• Mengaktifkan relay ahead
• Mengaktifkan relay astern
• Mengubah arah putaran shaft propeller melalui gearbox

Tanpa proses konversi ini, perintah throttle dan arah kapal tidak dapat diterjemahkan oleh sistem kontrol lokal.

Tantangan Besar: Spare Part Sudah Tidak Tersedia

Masalah menjadi semakin rumit karena module converter original sudah tidak diproduksi dan tidak tersedia di pasaran.

Hal ini memaksa tim teknisi untuk mencari solusi alternatif melalui pendekatan custom engineering.

Langkah pertama yang dilakukan adalah mencoba membuat custom converter pengganti.

Namun proses ini tidak sederhana.

Sistem CANBus pada remote engine memiliki struktur data dan coding yang kompleks. Setiap perangkat harus mampu membaca format data yang sama agar komunikasi dapat sinkron.

Custom module yang dibuat secara hardware sebenarnya sudah bekerja, tetapi data CANBus yang dihasilkan tidak dapat dikenali oleh perangkat existing lainnya.

Dengan kata lain:

• Hardware berhasil dibuat
• Namun protocol komunikasi digital tidak kompatibel

Tahap ini menjadi salah satu tantangan terbesar dalam pekerjaan retrofit sistem remote engine tersebut.

Solusi Retrofit Custom Remote Engine MT Corvus

Menjelang jadwal keberangkatan kapal, akhirnya diputuskan untuk melakukan pendekatan berbeda.

Alih-alih mempertahankan seluruh proses melalui CANBus, dilakukan modifikasi sistem dengan metode hybrid control.

Konsep retrofit yang diterapkan adalah:

Solusi Remote Engine MT Corvus: Digital Control Langsung Tanpa CANBus

Untuk fungsi ahead dan astern, sinyal digital dibuat langsung menuju relay control gearbox tanpa melalui komunikasi CANBus.

Pendekatan ini membuat proses switching arah propeller menjadi lebih sederhana dan stabil.

Kontrol RPM Menggunakan Sinyal 4–20mA

Pada sistem retrofit ini, kontrol RPM governor menggunakan metode konversi sinyal analog tegangan menjadi arus 4–20mA. Sistem current loop 4–20mA banyak digunakan pada industri otomasi karena stabil dan tahan terhadap noise sinyal. Referensi teknis mengenai sistem ini dapat dipelajari melalui Analog Devices – 4-20mA Current Loop Fundamentals.

Untuk kontrol RPM engine, digunakan sistem analog dengan proses:

• Throttle bridge menghasilkan sinyal tegangan 0–5V
• Sinyal dikonversi menjadi arus 4–20mA
• Sinyal 4–20mA dikirim ke governor actuator main engine

Metode ini jauh lebih fleksibel dan mudah dikalibrasi dibanding mempertahankan decoding CANBus original.

Data hasil pengujian menunjukkan bahwa sistem berhasil menghasilkan range sinyal governor yang stabil.

Proses Modifikasi dan Integrasi Sistem

Untuk merealisasikan sistem retrofit tersebut, dilakukan beberapa pekerjaan teknis, antara lain:

• Penarikan kabel baru dari bridge ke local control
• Pemasangan relay module ahead-astern
• Pemasangan DC/DC converter 24VDC ke 5VDC
• Instalasi Voltage to Current Converter
• Rewiring signal process
• Penggantian actuator electronic regulator
• Kalibrasi throttle signal
• Testing governor response

Material tambahan yang digunakan meliputi control cable, terminal cable, DC/DC module, serta V/I converter module.

Hasil Testing dan Commissioning

Setelah seluruh modifikasi selesai dilakukan, sistem diuji secara menyeluruh melalui beberapa tahapan commissioning, meliputi:

• Bridge Command Test
• Local Command Test
• Voltage to Current Process Test
• Input Process Test
• Ahead-Astern Control Test
• Solenoid Valve Test
• Governor Test

Seluruh pengujian dinyatakan PASS dan sistem remote engine kembali berfungsi normal.

Kini pengoperasian main engine dari bridge kembali dapat dilakukan dengan stabil tanpa perlu kontrol manual langsung di engine room.

Kesimpulan dari Perbaikan Remote Engine MT Corvus

Pekerjaan Remote Engine Service and Custom Modification pada MT. Corvus menjadi contoh nyata bagaimana pendekatan engineering custom dapat menjadi solusi ketika sistem original sudah obsolete dan spare part tidak lagi tersedia.

Dengan kombinasi analisa komunikasi CANBus, modifikasi sinyal analog 4–20mA, serta integrasi digital relay control, sistem remote engine berhasil dikembalikan ke kondisi operasional.

Pekerjaan ini juga menunjukkan bahwa dalam dunia marine automation, solusi terbaik tidak selalu berasal dari penggantian unit baru, tetapi seringkali dari kemampuan analisa sistem dan rekayasa modifikasi yang tepat.

Dalam sistem otomasi kapal, keandalan remote control engine menjadi bagian penting dari keselamatan navigasi dan operasional kapal. Standarisasi sistem marine automation juga mengacu pada regulasi internasional yang diterbitkan oleh International Maritime Organization (IMO).

Layanan Marine Automation dan Retrofit System

RoyenTech menyediakan layanan:

• Remote Engine Troubleshooting
• Governor Control System
• Marine Automation Repair
• CANBus Troubleshooting
• Retrofit Control System
• Engine Control Modification
• PLC dan Interface Repair
• Ship Electrical & Instrument Service

Untuk informasi lebih lanjut mengenai layanan engineering dan marine automation, kunjungi:

RoyenTech

Service ODME Kapal Tanker untuk Menjaga Kepatuhan MARPOL

Pekerjaan service ODME kapal dan kalibrasi flowmeter kapal pada MT Corvus dilakukan untuk memastikan sistem monitoring oil discharge bekerja normal sesuai regulasi MARPOL. Proses ODME repair meliputi troubleshooting komunikasi, kalibrasi sensor, dan pengujian sistem monitoring kapal tanker. Sistem ODME digunakan untuk memenuhi regulasi lingkungan laut yang ditetapkan oleh International Maritime Organization (IMO).

Tim teknisi melakukan pekerjaan service dan kalibrasi ODME pada kapal MT Corvus milik PT USDA Seroja Jaya untuk memastikan seluruh sistem monitoring, sensor, flowmeter, dan komunikasi data bekerja dengan baik.

Pekerjaan ini merupakan bagian dari layanan marine automation service untuk kapal tanker dan sistem monitoring MARPOL.

Detail Pekerjaan Service ODME MT Corvus

Informasi Proyek

Pekerjaan meliputi inspeksi, troubleshooting, perbaikan komunikasi sistem, kalibrasi flowmeter, kalibrasi OCM, testing, dan commissioning ODME.

Pemeriksaan Awal Sistem ODME

Pada tahap inspeksi awal ditemukan beberapa masalah pada sistem monitoring dan komunikasi data ODME.

Temuan Utama

Beberapa parameter menunjukkan kondisi abnormal, antara lain:

• RTC (Real Time Clock) tidak update
• Sensor OCM tidak mengirim data
• Valve position tidak terbaca
• Flowmeter tidak memberikan sinyal
• Status sample pump tidak terbaca
• Signal speed log kapal tidak masuk
• Komunikasi RS485 antara CPU dan safety barrier tidak stabil

Namun beberapa bagian sistem masih dalam kondisi baik, seperti:

• Power supply
• Grounding system
• Alarm dan buzzer
• Relay trip
• Printer dan data logger

Perbaikan Sistem Komunikasi ODME

Untuk mengatasi gangguan sistem, dilakukan beberapa tindakan perbaikan pada unit komputer dan jalur komunikasi data ODME.

Tindakan Service ODME Kapal

Teknisi melakukan:

• Setting ulang RTC
• Perbaikan sinyal komunikasi RS485
• Pemeriksaan koneksi signal GPS dan speed log
• Perbaikan jalur komunikasi antara CPU dan safety barrier
• Verifikasi sinyal:
  • Flowmeter
  • Valve position
  • OCM sensor
  • Sample pump status

Perbaikan ini bertujuan memastikan seluruh data sensor dapat terbaca normal pada CPU ODME.

Kalibrasi Flowmeter ODME

Flowmeter pada sistem ODME memiliki fungsi penting untuk menghitung volume discharge oil secara akurat. Oleh karena itu dilakukan proses kalibrasi untuk memastikan hasil pembacaan sesuai standar.

Parameter Kalibrasi Flowmeter

Kalibrasi flowmeter membantu meningkatkan akurasi monitoring dan menjaga kepatuhan terhadap regulasi pembuangan minyak kapal tanker.

Kalibrasi OCM dan VPC Unit

Selain flowmeter, dilakukan juga kalibrasi pada OCM (Oil Content Monitor) dan VPC (Valve + Pump + Cell) Unit menggunakan cairan standar ppm.

Hasil Kalibrasi OCM

Kalibrasi ini memastikan sensor OCM mampu membaca kandungan minyak dengan akurat selama operasi kapal.

Pemeriksaan Komponen Pendukung

Selain sistem utama ODME, beberapa komponen pendukung juga diperiksa dan dipastikan bekerja normal, di antaranya:

• Zener Barrier Module
• Motor dan Pump Assembly
• Motor Control Enclosure
• Pneumatic Actuator

Tim teknisi juga melakukan pengadaan dan pemasangan air regulator untuk valve actuator.

Testing dan Commissioning ODME

Setelah seluruh pekerjaan selesai, dilakukan testing dan commissioning untuk memastikan sistem bekerja normal secara keseluruhan.

Pengujian yang Dilakukan

• Sensor Test
• Function Test
• Set Point Test
• Alarm Test
• GPS Signal Test
• Speed Log Test
• OB Test

Hasil Testing Service ODME Kapal

Seluruh pengujian menunjukkan hasil PASS setelah dilakukan perbaikan dan kalibrasi sistem.

Selain itu:

• OCM Sensor PASS
• Data Logger PASS
• GPS Input PASS
• Simulation Test PASS
• Manual Override PASS

Pentingnya Service dan Kalibrasi ODME Kapal Tanker

Perawatan rutin dan kalibrasi ODME sangat penting untuk:

• Menjaga kepatuhan MARPOL
• Menghindari pencemaran laut
• Memastikan akurasi monitoring oil discharge
• Mengurangi risiko alarm error
• Menjaga kelancaran operasi kapal tanker

Sistem ODME yang terawat dengan baik juga membantu operator kapal menghindari kegagalan sistem saat proses cargo discharge berlangsung.

Selain ODME repair, kami juga menyediakan kalibrasi flowmeter kapal untuk berbagai sistem marine instrumentation.

Kesimpulan

Pekerjaan service dan kalibrasi Oil Discharge Monitoring Equipment (ODME) pada kapal MT Corvus berhasil diselesaikan dengan baik. Seluruh sistem komunikasi, flowmeter, sensor OCM, dan perangkat pendukung telah diperiksa, diperbaiki, dikalibrasi, dan diuji ulang hingga berfungsi normal.

Melalui pekerjaan ini, sistem ODME kapal kembali siap mendukung operasional kapal tanker secara aman, akurat, dan sesuai regulasi internasional.

Layanan Terkait

• ODME Repair Kapal
• Marine Automation Service
• Kalibrasi Flowmeter Kapal
• PCB / Board Repair
• Electrical Control System

Oily Water Separator Calibration pada Kapal Seroja VI

RoyenTech melaksanakan pekerjaan Oily Water Separator Calibration di kapal Seroja VI dengan fokus utama pada kalibrasi PPM Meter pada unit Oily Water Separator (OWS). Pekerjaan ini dilakukan untuk memastikan sistem pemisahan minyak dan monitoring kandungan oil pada discharge water bekerja secara akurat, aman, dan sesuai standard operasional kapal.

Pada sistem OWS, akurasi pembacaan nilai oil content sangat penting karena berhubungan langsung dengan sistem perlindungan lingkungan laut. Oleh sebab itu, kalibrasi PPM Meter harus dilakukan secara berkala menggunakan metode standard yang dapat dipertanggungjawabkan.

Metode yang digunakan pada pekerjaan ini adalah standard liquid sample calibration, yaitu metode pengujian menggunakan sampel cairan standar dengan nilai kandungan minyak tertentu untuk memverifikasi akurasi sensor PPM Meter.

Setelah seluruh proses selesai dilakukan, hasil pengujian diterbitkan dalam bentuk Sertifikat Kalibrasi Standard sebagai dokumen resmi hasil pekerjaan onboard.

RoyenTech menyediakan layanan Marine System untuk berbagai kebutuhan automation dan electrical system kapal.

Apa Itu Oily Water Separator (OWS)?

Fungsi Oily Water Separator di Kapal

Oily Water Separator (OWS) merupakan equipment penting pada kapal yang digunakan untuk memisahkan kandungan minyak dari bilge water sebelum air dibuang ke laut.

Bilge water biasanya berasal dari:

• kebocoran oil system,
• drain machinery,
• sludge residue,
• cleaning system,
• dan campuran air di engine room.

Karena air tersebut dapat mengandung minyak, maka diperlukan sistem pemisah agar kandungan oil tidak melebihi batas yang diizinkan.

OWS bekerja dengan prinsip:

• pemisahan berdasarkan density,
• filtering,
• coalescing process,
• serta monitoring kandungan minyak menggunakan PPM Meter.

Sistem ini menjadi salah satu equipment wajib pada banyak kapal untuk mendukung perlindungan lingkungan laut dan mencegah pencemaran.

Pekerjaan kalibrasi ini merupakan bagian dari layanan Marine Automation Service yang mendukung reliability sistem kapal.

Peran Penting PPM Meter pada Sistem OWS

Monitoring Kandungan Oil Secara Real-Time

Pada unit OWS terdapat perangkat PPM Meter atau sering disebut juga Oil Content Meter, yaitu alat yang digunakan untuk membaca kadar minyak pada air hasil proses pemisahan.

Nilai pembacaan biasanya ditampilkan dalam satuan:

• PPM (Parts Per Million)

PPM Meter berfungsi untuk:

• memonitor oil content secara terus-menerus,
• memberikan alarm apabila nilai melebihi batas,
• mengontrol overboard discharge,
• menghentikan pembuangan otomatis apabila kandungan minyak terlalu tinggi.

Apabila pembacaan sensor tidak akurat, maka dapat menyebabkan:

• false alarm,
• kesalahan discharge monitoring,
• kegagalan sistem OWS,
• hingga potensi pelanggaran regulasi marine environment.

Karena itulah kalibrasi PPM Meter menjadi pekerjaan yang sangat penting pada maintenance sistem OWS.

Proses Kalibrasi PPM Meter pada OWS Kapal Seroja VI

Pemeriksaan Kondisi Sistem

Sebelum proses kalibrasi dilakukan, engineer RoyenTech terlebih dahulu melakukan:

• visual inspection,
• pengecekan sensor,
• pemeriksaan sampling line,
• pengecekan flow condition,
• dan pemeriksaan kondisi controller OWS.

Tahapan awal ini penting untuk memastikan tidak ada gangguan yang dapat mempengaruhi hasil pembacaan saat kalibrasi dilakukan.

Proses ini termasuk dalam layanan Instrument Calibration untuk memastikan akurasi pembacaan sensor dan monitoring equipment.

Proses pengujian dan sistem monitoring kapal juga mengacu pada standard kelistrikan dan instrumentasi maritim dari IEC Maritime Standards.

Kalibrasi Menggunakan Standard Liquid Sample

Metode kalibrasi yang digunakan adalah liquid sample calibration method menggunakan cairan standard dengan nilai oil concentration tertentu.

Tahapan pekerjaan meliputi:

1. Persiapan Peralatan Kalibrasi

Engineer menyiapkan:

• standard liquid sample,
• calibration equipment,
• hose dan sampling connector,
• serta alat ukur pendukung.

2. Injection Sample ke Sistem

Liquid sample standard dimasukkan ke jalur sampling PPM Meter agar sensor membaca nilai referensi sesuai standard.

3. Pembacaan Nilai PPM Meter

Nilai yang terbaca pada display dibandingkan dengan nilai standard sample untuk mengetahui tingkat akurasi alat.

4. Penyesuaian dan Fine Tuning

Apabila terdapat deviasi pembacaan, dilakukan adjustment atau calibration setting pada unit agar hasil pembacaan kembali sesuai standard.

5. Verifikasi Hasil Oily Water Separator Calibration

Setelah adjustment selesai dilakukan, engineer melakukan pengujian ulang untuk memastikan hasil pembacaan stabil dan akurat.

Functional Test Sistem OWS

Pengujian Alarm dan Monitoring System

Setelah proses kalibrasi selesai, dilakukan functional test untuk memastikan seluruh sistem bekerja normal.

Pengujian meliputi:

• alarm test,
• sensor response test,
• monitoring display verification,
• automatic stop function,
• dan pengecekan communication signal.

Tahapan ini bertujuan memastikan sistem OWS dapat bekerja dengan aman saat kapal beroperasi.

Sistem monitoring OWS juga terintegrasi dengan Electrical Control System pada engine room kapal.

Pentingnya Kalibrasi OWS Secara Berkala

Menjaga Akurasi Monitoring Oil Content

Kalibrasi berkala pada PPM Meter sangat penting karena sensor dapat mengalami:

• drift,
• contamination,
• aging component,
• maupun perubahan sensitivity akibat kondisi operasional kapal.

Tanpa kalibrasi yang baik, hasil pembacaan dapat menjadi tidak akurat.

Mendukung Kepatuhan Regulasi Maritim

Sistem OWS merupakan bagian penting dalam penerapan perlindungan lingkungan laut pada kapal. Oleh sebab itu, akurasi monitoring system harus selalu dijaga melalui inspeksi dan kalibrasi rutin.

Penggunaan Oily Water Separator pada kapal merupakan bagian penting dalam perlindungan lingkungan laut sesuai regulasi dari IMO – International Maritime Organization.

Sistem OWS membantu kapal memenuhi ketentuan pencegahan pencemaran laut yang diatur dalam MARPOL Convention Overview.

Dokumentasi hasil kalibrasi juga menjadi bagian penting dalam:

• maintenance record,
• inspection document,
• dan technical verification onboard.

Teknologi sensor dan controller pada OWS memiliki prinsip kerja yang serupa dengan sistem Industrial Automation di sektor industri.

Mengurangi Risiko Kerusakan Sistem

Kalibrasi dan pengecekan rutin membantu engineer mendeteksi lebih awal:

• sensor error,
• sampling blockage,
• contamination,
• hingga gangguan pada controller system.

Dengan demikian potensi downtime dan kerusakan sistem dapat dikurangi.

Sertifikat Kalibrasi Standard

Dokumentasi Hasil Pekerjaan Oily Water Separator Calibration

Setelah pekerjaan selesai dilakukan, RoyenTech menerbitkan Sertifikat Kalibrasi Standard yang mencantumkan:

• identitas equipment,
• metode kalibrasi,
• hasil pengujian,
• tanggal pelaksanaan,
• dan status kalibrasi unit.

Dokumen ini menjadi bukti bahwa proses kalibrasi telah dilakukan sesuai prosedur pengujian standard.

Layanan Marine Automation dan Calibration dari RoyenTech

RoyenTech menyediakan layanan:

• Oily Water Separator Calibration
• PPM Meter Calibration
• Oil Content Meter Service
• Marine Automation Troubleshooting
• Electrical Control System
• PLC & HMI System
• Marine Instrument Calibration
• Retrofit dan Upgrade System Kapal
• Commissioning dan Functional Test

Tim engineer kami berpengalaman menangani berbagai pekerjaan onboard pada kapal niaga, tanker, tugboat, hingga vessel industri.

Apabila ditemukan gangguan pada controller atau logic system, engineer juga melakukan PLC Troubleshooting untuk memastikan sistem bekerja normal.

Proyek Telegraph System Repair and Replacement pada kapal MT Corvus milik PT Usda Serja Jaya dilakukan untuk mengatasi gangguan komunikasi antar station telegraph berbasis CANBus.

Sistem telegraph kapal memiliki peranan penting dalam komunikasi perintah mesin antara anjungan (Bridge), ruang kontrol mesin (ECR), dan lokasi lokal di area mesin. Gangguan pada sistem ini dapat berdampak langsung terhadap operasional dan keselamatan kapal.

Telegraph System Repair and Replacement on MT Corvus

RoyenTech melaksanakan pekerjaan Telegraph System Repair and Replacement pada kapal MT Corvus milik PT Usda Serja Jaya dengan fokus utama pada pemulihan komunikasi antar station telegraph yang mengalami kegagalan komunikasi berbasis CANBus.

Sistem komunikasi antar perangkat menggunakan jaringan CANBus yang umum digunakan pada sistem kontrol industri dan marine automation. Teknologi komunikasi ini memungkinkan pertukaran data antar perangkat secara stabil dan real-time melalui jaringan serial communication. Referensi mengenai teknologi CAN dapat dilihat pada CAN Bus Overview by Bosch.

RoyenTech memiliki pengalaman dalam pekerjaan Marine System dan marine automation untuk berbagai jenis kapal, termasuk troubleshooting telegraph system, AMS, dan engine control system.

Permasalahan Awal Sistem Telegraph

Saat inspeksi awal dilakukan, ditemukan bahwa sistem telegraph tidak dapat berkomunikasi antar lokasi, yaitu:

• Bridge
• ECR (Engine Control Room)
• Local Station

Sistem komunikasi antar perangkat menggunakan jaringan CANBus communication. Setelah dilakukan pemeriksaan lebih lanjut, ditemukan indikasi bahwa beberapa board control sebelumnya pernah mengalami proses perbaikan namun tidak berhasil berfungsi normal.

Kerusakan utama ditemukan pada beberapa komponen elektronik, terutama pada bagian:

• IC controller
• IC communication
• Jalur komunikasi CANBus
• Komponen pendukung pada PCB board

Kerusakan tersebut menyebabkan komunikasi antar unit telegraph gagal bekerja secara stabil.

Proses Perbaikan Board Telegraph

Tahap awal pekerjaan difokuskan pada proses repair board existing untuk menghindari penggantian sistem secara keseluruhan. Tim engineering RoyenTech melakukan:

• Troubleshooting electronic board
• Analisa jalur komunikasi CANBus
• Penggantian IC yang rusak
• Pengujian tegangan dan sinyal komunikasi
• Reprogramming IC controller

Karena beberapa IC mengalami kehilangan data program (blank memory), diperlukan proses cloning firmware dari board normal ke IC pengganti.

Proses pemrograman ulang berhasil dilakukan sehingga board kembali dapat menyala dan menjalankan fungsi dasar sistem.

Namun setelah tahap pengujian lanjutan, masih ditemukan gangguan pada komunikasi CANBus yang menyebabkan sinkronisasi antar station tidak stabil.

Tahap awal pekerjaan difokuskan pada proses PCB / Board Repair termasuk penggantian IC, cloning firmware, dan troubleshooting jalur komunikasi CANBus.

Tantangan Telegraph System Repair and Replacement Waktu Docking Kapal

Seiring proses troubleshooting berlangsung, terdapat kendala utama berupa:

• Waktu docking kapal yang terbatas
• Jadwal keberangkatan kapal yang sudah dekat
• Pengadaan komponen elektronik khusus yang membutuhkan lead time cukup lama

Walaupun proses repair menunjukkan perkembangan, terdapat risiko sistem tidak dapat kembali normal sebelum kapal harus kembali beroperasi.

Setelah dilakukan diskusi teknis bersama pihak client, diputuskan bahwa solusi paling aman dan efektif adalah melakukan:

Penggantian Unit Telegraph Baru

Dengan kesepakatan bersama PT Usda Serja Jaya, seluruh unit telegraph pada semua lokasi diganti menggunakan sistem baru.

Lokasi penggantian meliputi:

• Bridge station
• ECR station
• Local engine station

Karena sistem baru menggunakan metode komunikasi yang berbeda dari sistem existing, maka diperlukan beberapa pekerjaan tambahan seperti:

• Modifikasi instalasi kabel
• Penyesuaian wiring communication
• Re-routing cable
• Modifikasi box panel
• Penyesuaian dimensi mounting unit

Proses penggantian unit baru juga memerlukan modifikasi wiring dan penyesuaian panel pada sistem Electrical Control System agar komunikasi antar perangkat dapat berjalan stabil.

Proses Instalasi dan Commissioning

Walaupun memerlukan perubahan instalasi cukup signifikan, pekerjaan berhasil diselesaikan hanya dalam waktu:

Dua Hari Kerja

Tim RoyenTech melakukan pekerjaan secara intensif untuk memastikan seluruh sistem dapat kembali beroperasi sebelum jadwal keberangkatan kapal.

Tahapan pekerjaan meliputi:

1. Pembongkaran unit existing
2. Modifikasi panel telegraph
3. Instalasi unit baru
4. Penyesuaian wiring
5. Pengujian komunikasi antar station
6. Functional test
7. Joint test bersama client

Seluruh pekerjaan instalasi dan pengujian dilakukan mengikuti praktik engineering yang sesuai dengan standar sistem kelistrikan dan otomasi kapal yang digunakan pada industri maritim internasional seperti yang dijelaskan pada IEC Marine Electrical Standards.

Hasil Pengujian Sistem Telegraph

Setelah seluruh instalasi selesai dilakukan, sistem telegraph berhasil beroperasi normal dengan hasil:

• Komunikasi antar lokasi berjalan stabil
• Respon perintah mesin bekerja normal
• Alarm dan indikasi berfungsi baik
• Komunikasi antar station sinkron
• Sistem memenuhi persyaratan class kapal

Pengujian bersama pihak client menunjukkan hasil yang memuaskan dan kapal dinyatakan siap kembali beroperasi.

Pekerjaan Telegraph System Repair and Replacement berhasil diselesaikan dalam waktu dua hari kerja dengan hasil komunikasi sistem berjalan normal dan memenuhi kebutuhan operasional kapal.

RoyenTech menyediakan layanan Marine Automation Service meliputi troubleshooting, retrofit, commissioning, dan integrasi sistem kontrol kapal.

RoyenTech – Marine Automation & Control System Service

RoyenTech menyediakan layanan:

• Marine system
• Telegraph system repair
• Engine control system
• PLC & HMI kapal
• AMS troubleshooting
• Retrofit control system
• Electronic board repair
• CANBus communication troubleshooting
• Electrical & automation commissioning

Dengan pengalaman di bidang sistem otomasi kapal dan industri, RoyenTech siap membantu pekerjaan troubleshooting hingga retrofit sistem kontrol secara profesional dan efisien.

Sistem telegraph memiliki peranan penting dalam mendukung keselamatan operasional kapal dan komunikasi perintah mesin. Keandalan sistem kontrol kapal menjadi bagian penting dalam standar keselamatan maritim internasional yang juga menjadi perhatian IMO Maritime Safety.

Jasa perbaikan ODME system kapal - Sistem ODME (Oil Discharge Monitoring Equipment) adalah bagian krusial dalam operasional kapal, khususnya untuk memastikan pembuangan limbah minyak dilakukan sesuai dengan standar internasional seperti MARPOL. Sistem ini bekerja dengan memonitor kadar minyak dalam air buangan serta mengontrol proses discharge agar tidak melebihi batas yang diizinkan.

Dalam praktik di lapangan, sistem ODME sering mengalami berbagai gangguan—baik karena faktor lingkungan, usia perangkat, maupun kesalahan operasional. Jika tidak segera ditangani, masalah ini dapat menyebabkan downtime operasional, gagal inspeksi, hingga potensi pelanggaran regulasi.

Sebagai penyedia jasa engineering, RoyenTech hadir memberikan solusi perbaikan ODME yang cepat, tepat, dan berbasis pengalaman lapangan.

⚠️ Pentingnya ODME dalam Operasional Kapal

ODME bukan sekadar alat monitoring, tetapi merupakan sistem yang berperan langsung dalam kepatuhan terhadap regulasi lingkungan. Tanpa sistem ODME yang berfungsi dengan baik:

• Kapal berisiko tidak lolos inspeksi
• Operasional bisa terhambat
• Potensi denda akibat pelanggaran regulasi meningkat

Karena itu, menjaga sistem ODME tetap optimal adalah hal yang tidak bisa diabaikan.

⚠️ Masalah Umum pada Jasa Perbaikan ODME System Kapal

Berikut beberapa masalah yang sering ditemui di lapangan:

• Alarm ODME aktif terus tanpa sebab jelas
• Data sensor tidak stabil atau tidak terbaca
• Sistem tidak bisa melakukan discharge
• Error pada display atau control unit
• Gangguan komunikasi antar modul

Masalah ini sering muncul secara tiba-tiba dan membutuhkan penanganan teknis yang tepat.

🔍 Penyebab Kerusakan ODME (Analisa Lapangan)

Dari pengalaman teknis, kerusakan ODME umumnya disebabkan oleh:

1. Sensor Terkontaminasi

Sensor ODME sangat sensitif terhadap kotoran dan residu minyak. Jika tidak dibersihkan secara berkala, akurasi pembacaan akan menurun drastis.

2. Koneksi Kabel Bermasalah

Lingkungan kapal yang lembab dan korosif sering menyebabkan koneksi longgar atau korosi pada terminal.

3. Kalibrasi Tidak Sesuai

Kalibrasi yang tidak tepat dapat menyebabkan pembacaan data tidak valid.

4. Kerusakan Modul Elektronik

Komponen internal seperti PCB atau control module dapat mengalami kerusakan akibat usia atau lonjakan listrik.

5. Human Error

Kesalahan dalam pengoperasian atau setting sistem juga sering menjadi penyebab gangguan.

🔧 Layanan Perbaikan ODME oleh RoyenTech

Kami menyediakan layanan komprehensif:

✔ Troubleshooting pada Jasa Perbaikan ODME System Kapal

Analisa menyeluruh untuk menemukan akar masalah secara akurat.

✔ Repair Hardware & Wiring

Perbaikan sensor, kabel, dan modul elektronik.

✔ Kalibrasi ODME

Penyesuaian ulang agar sesuai standar operasional dan regulasi.

✔ Testing & Commissioning

Pengujian sistem secara menyeluruh sebelum digunakan kembali.

📂 Studi Kasus (Simulasi Nyata)

Kasus:
Alarm ODME aktif terus dan sistem tidak bisa discharge.

Analisa:
Sensor terkontaminasi + koneksi kabel korosi.

Solusi:
Cleaning sensor, rewiring, dan kalibrasi ulang.

Hasil:
Sistem kembali normal dan siap inspeksi.

💡 Kenapa Memilih RoyenTech?

• Pengalaman langsung di lapangan
• Pendekatan problem solving (bukan coba-coba)
• Respon cepat & fleksibel
• Memahami sistem kapal dan integrasi kontrol

Kami tidak hanya memperbaiki, tetapi memastikan sistem berjalan stabil.

📍 Area Layanan

Berbasis di Batam, melayani:

• Batam
• Kepulauan Riau
• Seluruh Indonesia

📞 Konsultasi Sekarang

Jika sistem ODME Anda bermasalah, jangan tunggu sampai gagal inspeksi.

👉 Hubungi sekarang:
📞 +62 821 3339 2929
📧 info@royentech.com

❓ FAQ

Apa itu ODME?

ODME adalah sistem monitoring untuk memastikan pembuangan limbah minyak sesuai regulasi.

Kenapa ODME sering error?

Biasanya karena sensor kotor, kabel rusak, atau kalibrasi tidak tepat.

Apakah ODME wajib dikalibrasi?

Ya, kalibrasi penting untuk menjaga akurasi dan kepatuhan regulasi.

Berapa lama perbaikan ODME?

Tergantung kerusakan, umumnya 1–3 hari.
